一、圆振动筛简介: 圆振动筛做圆形运动,是一种多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长 ,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,圆振动筛广 泛应用于矿山…

生产能力:20-1000t/h

进料粒度:≤600mm

适合物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

应用范围:广泛应用于矿山、建材、交通、能源、化工等行业

产品介绍

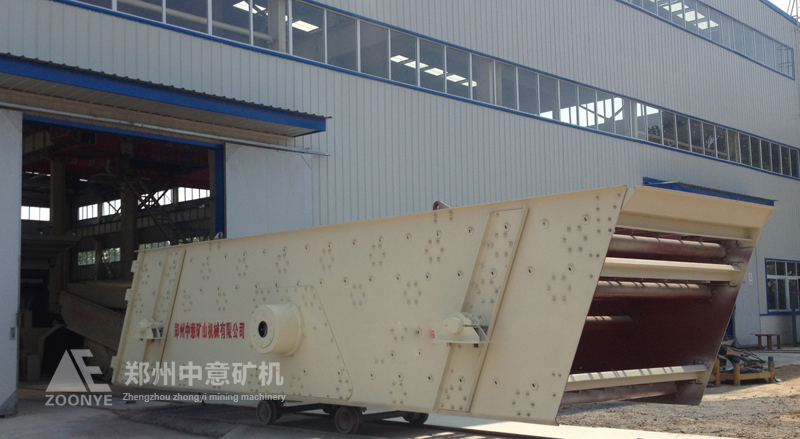

圆振动筛
圆振动筛

圆振动筛做圆形运动,是一种多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长 ,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,圆振动筛广 泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

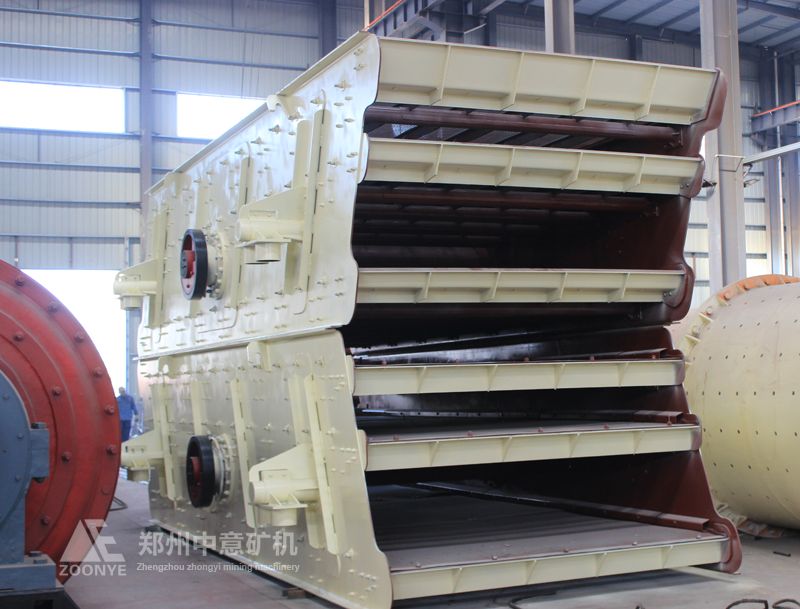

车间实拍展示1

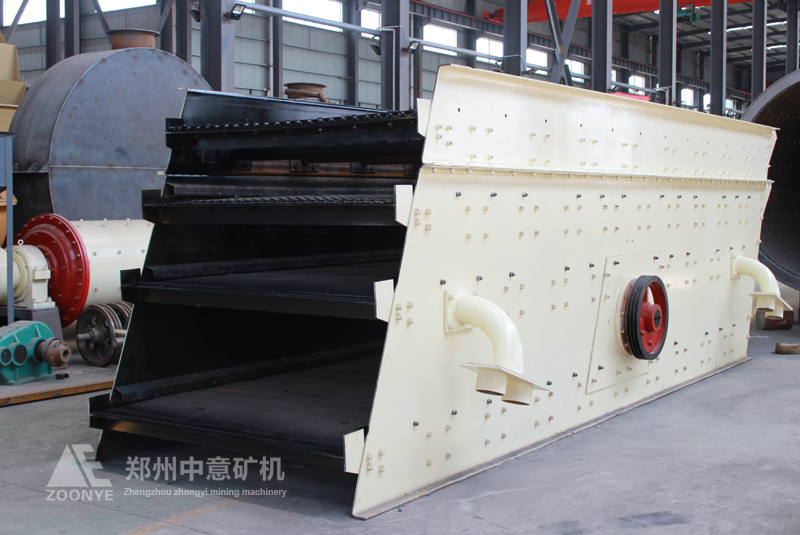

车间实拍展示2

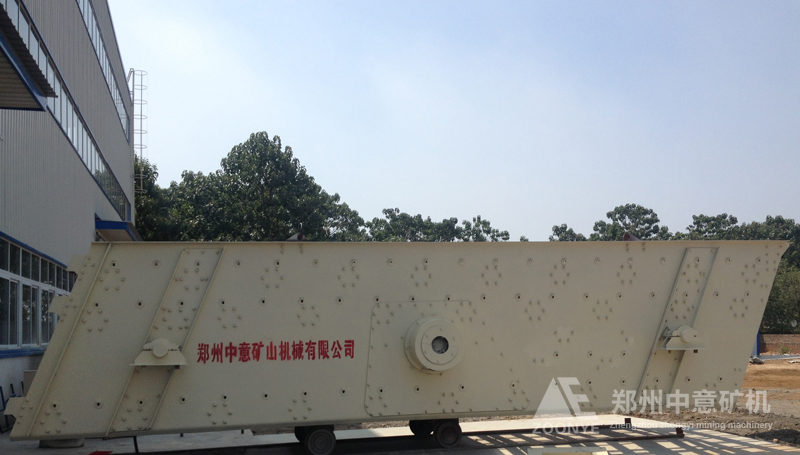

车间实拍展示3


车间实拍展示4

圆振动筛结构:

主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由 于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。

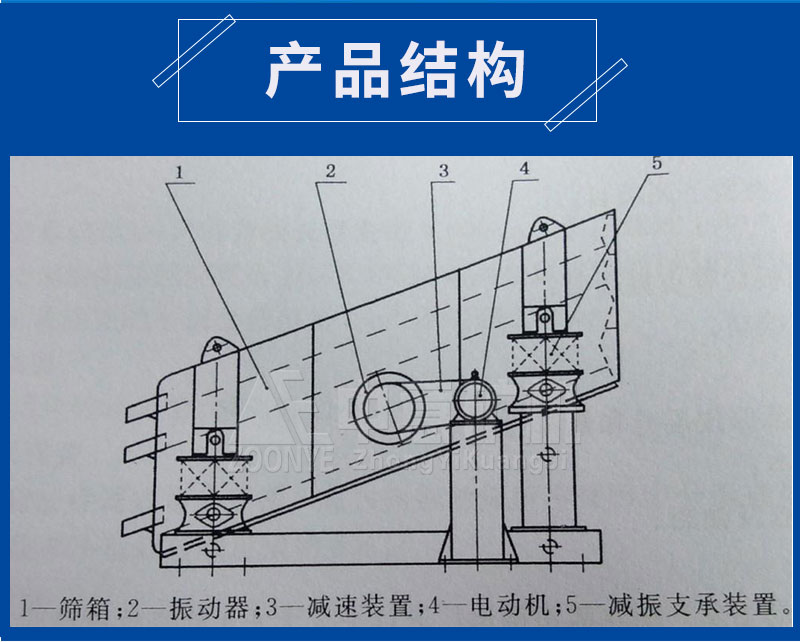

产品结构
圆振动筛结构图

圆振动筛原理:

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生振幅的 圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒 透筛,从而实现分级。本系列圆振动筛是指物料在网面上做圆形运动,用于煤炭、冶金、矿山等部门作产品分级用。

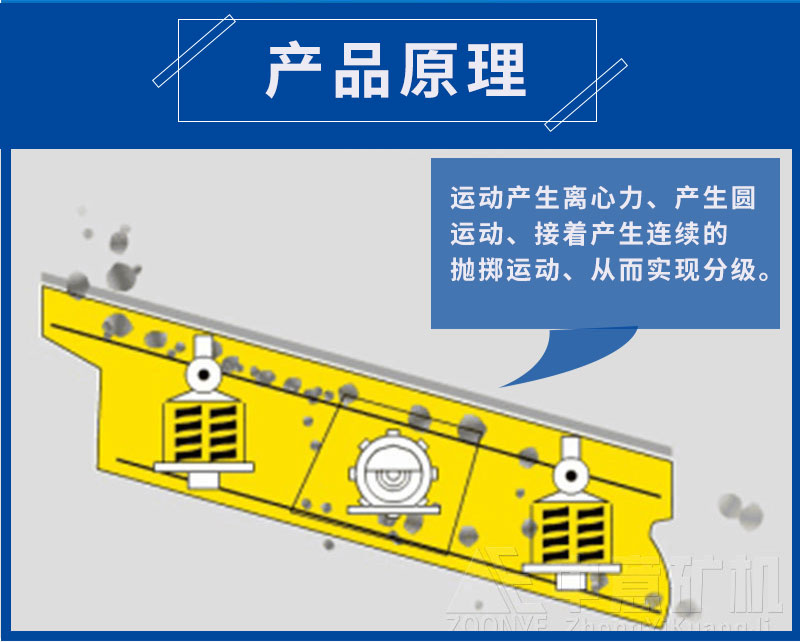

原理

圆振动筛工作原理

圆振动筛性能特点

优势

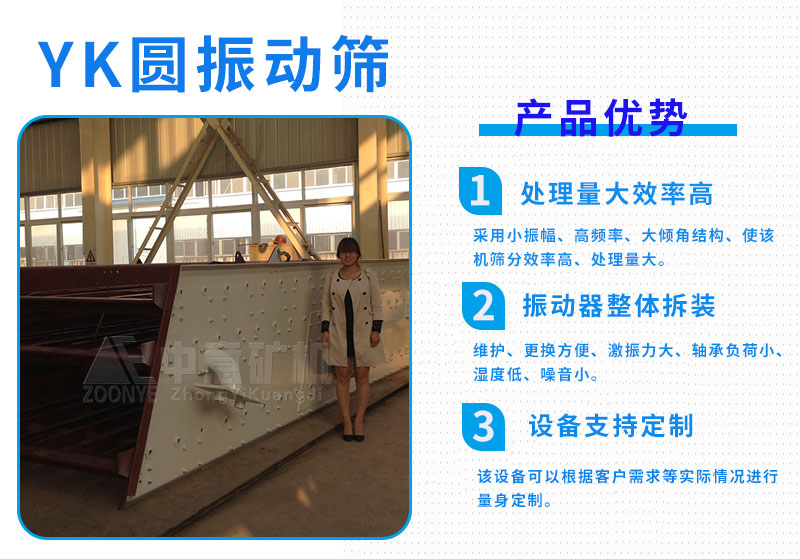

YK圆振动筛优势

厂家
圆振动筛厂家

技术参数:

型号筛网层数筛网倾角(℃)筛网面积(㎡)振动频率(r/min)双振幅(mm)处理能力(m3/h)电机功能(Aw)
3YK12253152.889706-820-1204
YK12351154.297020-1505.5
2YK12352154.297020-1505.5
3YK12353154.297020-1507.5
4YK12354154.297020-1507.5
YK15451156.7597020-15011
2YK1545217.56.7597022-15015
3YK1545317.56.7597022-15015
4YK1545417.56.7597022-15018.5
2YK186022010.897032-35015
3YK186032010.897032-35022
4YK186042010.897032-35030方管框架
2YK216022012.697066-72022
3YK216032012.674066-72030方管框架
3YK217032012.674066-72030
4YK216042012.674066-72030
2YK246022014.474075-75037
3YK246032014.474075-75037
4YK246042014.474075-75037
2YK247022014.497080-80037
3YK247032014.497080-80037
4YK247042014.497080-80045
2YK247522016970120-90037
3YK247532016970120-90037
4YK247542016970120-90045
3YK306032017.4740200-90045
4YK306042017.4740200-90045
2YK307522018970200-90037
3YK307532018970300-128045
4YK307542018970300-128045
2YK306022017.4740300-128037
