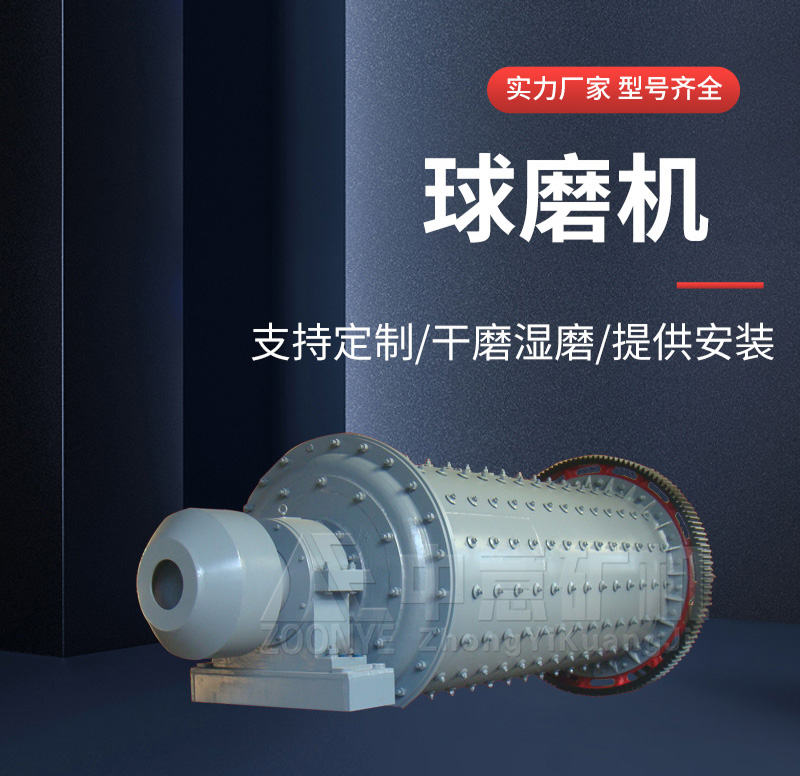

球磨机

球磨机

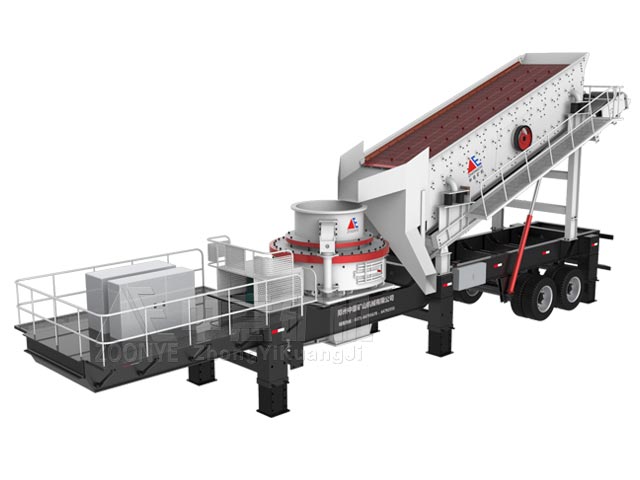

中意反击移动破碎站,根据客户实际要求为客户精心设计,充分体现了设计的合理性、实效性、适用性,处理量大、磨损低、运行成本低的特点。

生产能力:0.65-615t/h

进料粒度:≤25mm

适合物料:石英石、铁矿、铜矿、金矿、石头、玻璃、耐火材料、硅酸盐制品等

应用范围:适用于金属矿及非金属矿选矿厂、冶金、建材、化工及电力部门等基础行业部门的物料粉碎

全国销售热线 : 150-3909-6526

在线咨询报价

产品介绍

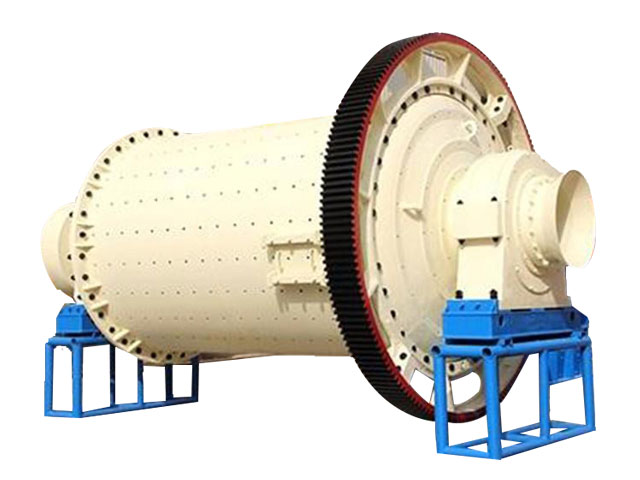

球磨机的主体是一个水平安装在两个大型轴承上的 低速回转的筒体。球磨机由电动机通过减速机及周边大 齿轮减速传动、或由低转速同步电机直接通过周边大齿 轮减速传动,驱动回转部回转,筒体内部装有适当的磨 矿介质钢球。磨矿介质在离心力和摩擦力的作用下,被 提升到一定的高度,呈抛落或泄落状态落下。被磨制的 物料由给料口连续地进入筒体内部,被运动的磨矿介质 所粉碎,并通过溢流和连续给料的力量将产品排出机夕卜 以进行下一工序处理。

球磨机
球磨机

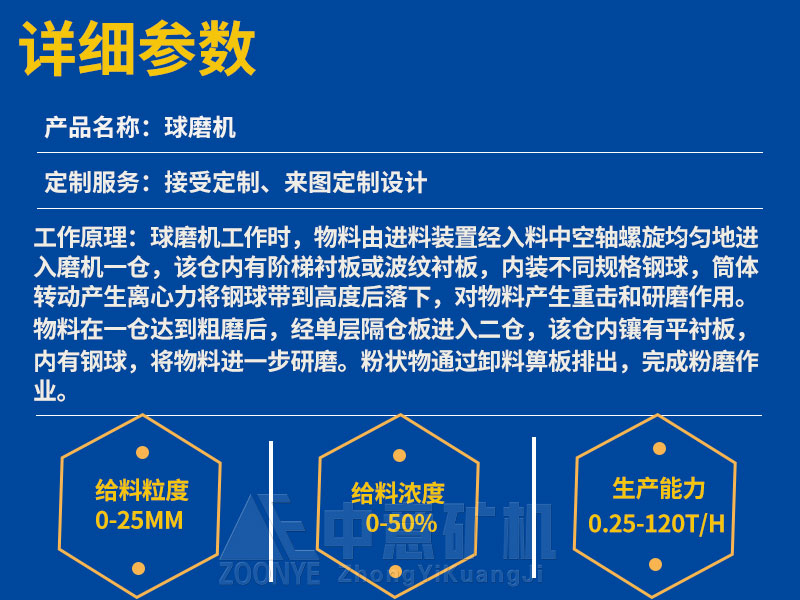

球磨机工作原理

球磨机为卧式筒形旋转装置,矿石由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对矿物产生重击和研磨作用。矿物在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将矿石进一步研磨,矿石粉通过卸料箅板排出,完成粉磨作业。

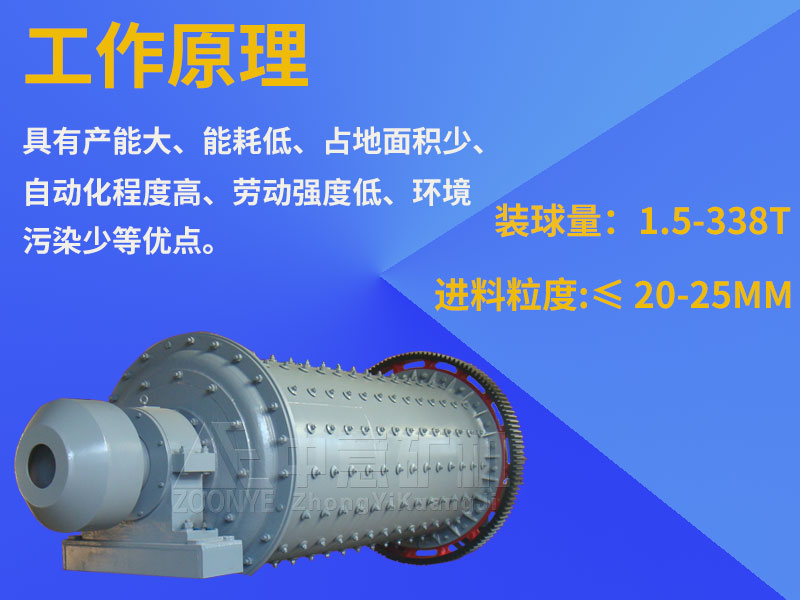

球磨机工作原理
球磨机工作原理

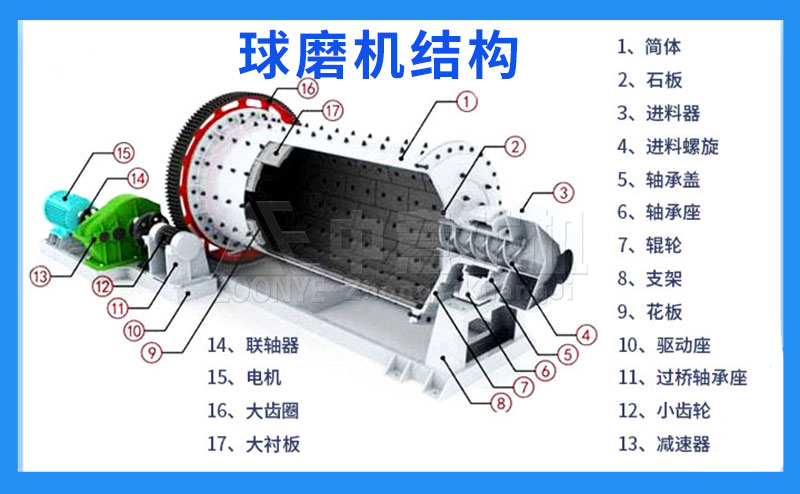

主要结构由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成,中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。筒体由钢板焊接而成,其两端焊有法兰盘,以便与铸钢的给料端盖和排料端盖联接,筒体内装有可以更换的衬板,筒体外部焊接有轮带和传动齿轮,通过传动齿轮来带动筒体的转动。

球磨机结构展示
球磨机结构展示

球磨机性能优势

1、采用蓖子板进行分离成品料和不合格的矿粉,它通过内部的钢球与不同颗粒大小的铜矿石进行整体化的运转,提高球磨机加工量,达到更好的铜矿石加工方式。

2、筒体采用自动焊、超声波检测、整体退火、大型专业机床一次装卡加工等措施,确保了精度和质量。

3、增加充填率和转速率,设备处理能力随钢球的充填率增加而增加,提高充填率增加了钢球碎磨矿石的几率和矿石自磨作用。

4、研磨时间预先设定好后,研磨过程全部自动完成,无需人工操作。

5、采用稀土材料及新型结构衬板,调整了磨机转速,优化了齿轮设计,从而增加了磨机运转的平稳性和使用寿命。

6、选用椭圆球介质代替现用圆球介质,这样能够使磨机的破碎和研磨能力得到很大提高。

7、体积小、重量轻、效率高,可用于材料的研磨、混料和机器合金化。

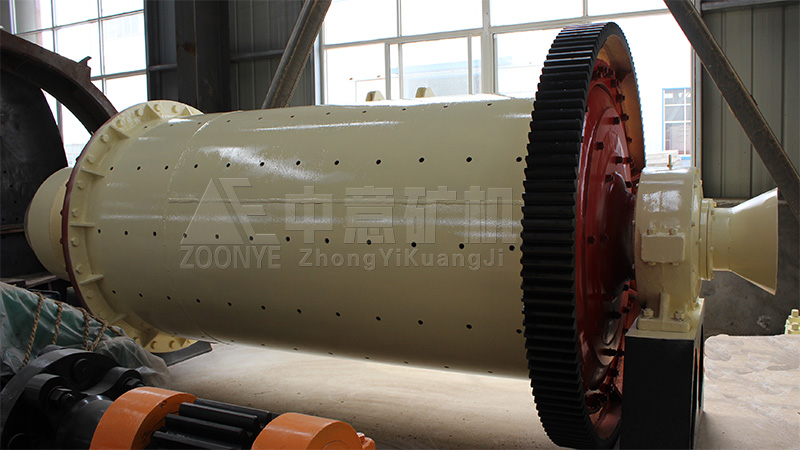

产品展示

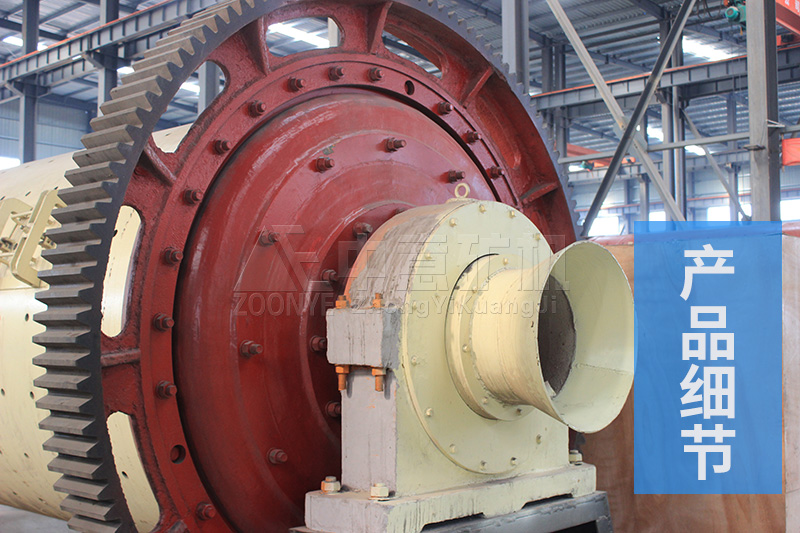

产品细节
产品细节展示

产品展示

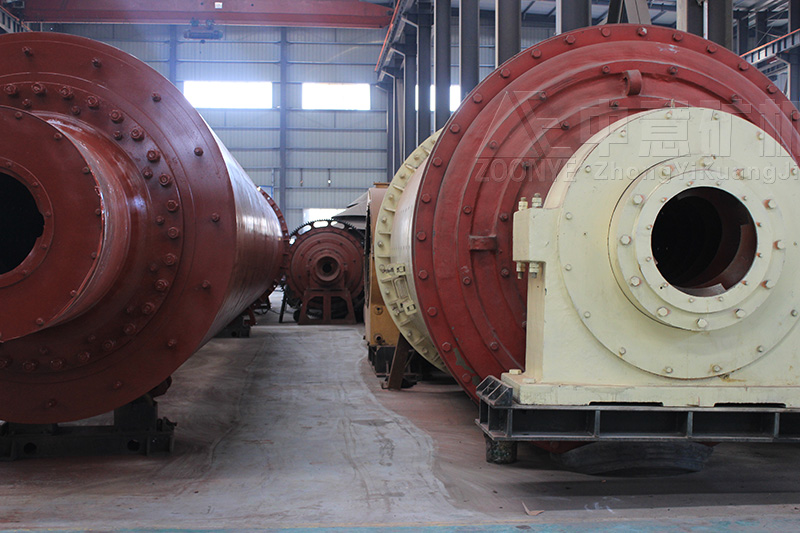

产品展示1

产品展示

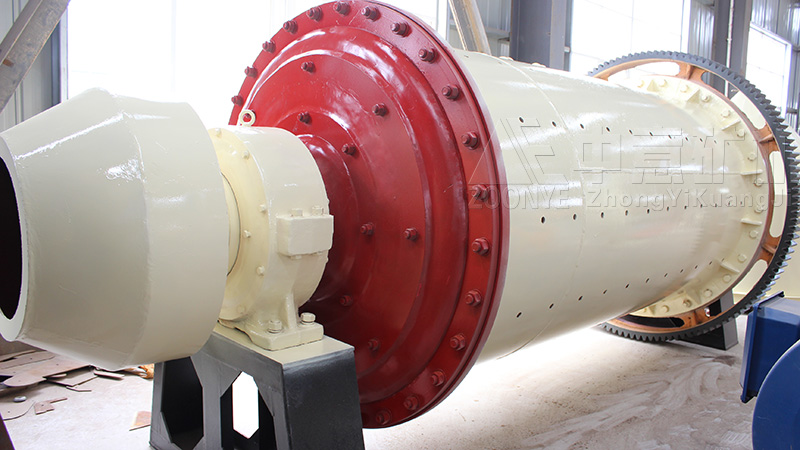

产品展示2

产品展示
产品展示3

球磨机的安装基础说明

1、球磨机必须安装在已经干燥的坚固的钢筋混凝土基础之上。

2、基础不许有显著的倾斜与下沉,如有少许下沉亦应是均衡的和水平的,否则不能进行安装。

3、球磨机的基础与地平面应有足够的高度,以供更换衬板及研磨介质之用。

4、基础的设计可参考本厂的地基部图进行,但不可将该图直接用作基础施工工作图。
