PSG系列弹簧圆锥破碎机

PSG系列弹簧圆锥破碎机

弹簧圆锥破碎机是出现较早的破碎石头的机型,也是应用范围比较广泛和用量较大的砂石料破碎机械。经过中意矿机数代优化设计改进,目前的圆锥破碎机机型更加合理完善、在制造、安装、使用、维护方面有着很好的表现。此工艺仅供参考,具体工艺配置需要根据物料的性质、成品种…

生产能力:16-1900t/h

进料粒度:≤391mm

适合物料:花岗岩、大理石、玄武岩、石灰石、石英石、河卵石、铁矿石、铜矿石等

应用范围:矿石破碎、建筑骨料生产、水利水电、铁路、道路

产品介绍

弹簧圆锥破碎机
弹簧圆锥破碎机

   弹簧圆锥破碎机是出现较早的破碎石头的机型,也是应用范围比较广泛和用量较大的砂石料破碎机械。经过中意矿机数代优化设计改进,目前的圆锥破碎机机型更加合理完善、在制造、安装、使用、维护方面有着很好的表现。

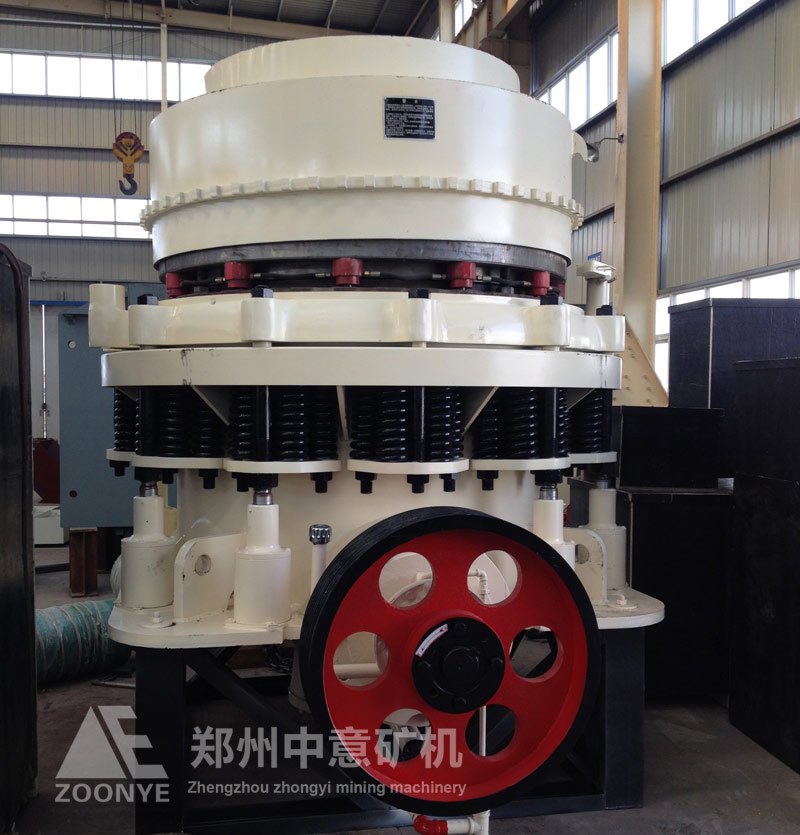

PSG弹簧圆锥破碎机
PSG弹簧圆锥破碎机

  郑州中意矿机的PSG系列弹簧圆锥破碎机是在老式蒙斯弹簧圆锥破碎机的基础上研发而成,每个规格有6-8个破碎腔型,防尘机构既有干油密封,又有水封和空气封提供选择,主机功率大于155KW的中型以上的都带有清腔系统,有机械锁紧和液压锁紧两种选择。秉承破碎腔挤满给料能够提高层压破碎效果的理念下,我厂的圆锥破碎机没有分料盘,所以PSG系列圆锥破碎机无论是处理能力上还是破碎产品中细粒级产品都高于老式西蒙斯圆锥破碎机。

车间实拍

弹簧圆锥破车间实拍
弹簧圆锥破车间实拍

非洲客户定制的弹簧圆锥破碎机
非洲客户定制的弹簧圆锥破碎机

复合式圆锥破碎机
复合式圆锥破碎机

硬岩细碎选弹簧圆锥破
硬岩细碎选弹簧圆锥破

车间弹簧圆锥破展示图片
车间弹簧圆锥破展示图片

俄罗斯客户开厂验货
俄罗斯客户开厂验货

弹簧圆锥圆锥破碎机可破碎物料

弹簧圆锥破碎机可破碎物料
弹簧圆锥破碎机可破碎物料

弹簧圆锥破碎机工作原理

弹簧圆锥破碎机工作原理
弹簧圆锥破碎机工作原理

弹簧圆锥破碎机易损件:

圆锥破碎机易损件
圆锥破碎机易损件

  郑州中意圆锥破碎机轧臼壁、破碎壁采用低成本的高锰钢或超高锰钢为大型耐磨件基体材料,在工作部位复合镶嵌硬质合金或陶瓷颗粒,使双金属复合耐磨件的磨损面具有优良的耐磨性,非磨损面具有优异的塑性和冲击韧性。
郑州中意矿机还生产各种型号的高锰钢圆锥破动锥、定锥,包括普通高锰钢材质:锰13(Mn13)、锰13铬2(Mn13Cr2)和超高锰钢材质:锰18(Mn18)、锰18铬2(Mn18Cr2)。
郑州中意圆锥破碎机耐磨件被用于国内许多大型水泥、矿山、建材、化工等大型企业,深受客户亲睐。

  弹簧圆锥破碎机通过传动轴、小圆锥齿轮带动大圆锥齿轮,而使偏心套旋转,驱动活动锥作偏心旋转运动。喂入的石料经漏斗进入破碎腔中,破碎的物料沿着锥面卸出。从以上弹簧圆锥破碎机描述中可得知,圆锥破碎机工作原理与颚式破碎机有相似之处,都是对物料施以挤压力,破碎后靠自重卸料。不同之处在于圆锥破碎机的工作过程是连续进行的,夹在两锥之间的物料也受到磨削的作用,所以破碎较容易惊醒。因此其生产能力比颚式破碎机大,动力能耗低。

弹簧圆锥破碎机破碎物料示意图 1.活动锥;2.固定锥
弹簧圆锥破碎机破物料示意图
弹簧圆锥破碎机破物料示意图

弹簧圆锥破碎机结构

1.机体;2.止动齿轮;3.圆锥头;4.压套;5.U型螺栓;6.锁紧套;7.锁紧缸;8.支撑套;9.调整套;10.定锥衬板;11.动锥衬板;12.主轴;13.动锥驱体;14.碗型轴瓦;15.碗型轴承架;16.平衡重;17.大锥齿轮;18.锥形套;19.偏心套;20.大衬套;21.机架;22.底盘;23.止动盘;24.挡铁;25.条铁;26.防尘罩;27.推动缸;28.水锥齿轮;29.水平轴;30.联轴器
  弹簧圆锥破碎机结构图

中意弹簧圆锥破碎机成功案例

马来西亚年产50万方砂石生产线
马来西亚年产50万方砂石生产线

河南南阳鹅卵石制砂生产线
河南南阳鹅卵石制砂生产线

河南郑州道砟石生产项目
河南郑州道砟石生产项目

石料生产线发往青海
石料生产线发往青海

日产3000方石料生产线
日产3000方石料生产线

弹簧圆锥破碎机性能特点

弹簧圆锥破碎机性能优势
弹簧圆锥破碎机性能优势

1、破碎腔型多:PSG系列圆锥破碎机腔型分为三种不同的设计方式,用户可以根据现场情况选择破碎效率高、产品粒度均匀、粒型好、轧臼壁磨损均匀使用寿命长的破碎腔型。
2、干油密封防尘:PSG系列圆锥破采用独特的防尘密封结构,密封结构可靠,有效的延长了润滑油的更换周期和零件的使用寿命。
3、支持大破碎力:PSG系列圆锥破的关键零件选择特殊材料制造。每一冲程破碎锥离开轧臼壁的距离大,既允许更多物料进入破碎腔,又形成大的排料体积,使物料通过破碎腔体的速度加快。
4、产量高:与其他机型相比,PSG系列圆锥破碎机壁长、冲程大、破碎力大,可对破碎腔中的物料进行有效的破碎,每一冲程破碎的物料更多。
5、日常运行的维护成本低:零件选材与结构设计合理,使用寿命长,破碎壁长,降低了滑动轴承、齿轮和机架上的负荷,破碎产品粒度均匀,减少了循环负荷,液压清腔系统操作方便,减少了停机时间,功率消耗低,分配合理。

中意矿机为您提供每一台高质量产品
中意矿机为您提供每一台高质量产品

本文由中意QHC编辑

技术参数:

型号腔型破碎锥大端直径(mm)排料口调整范围
(mm)
最大给料尺寸(mm)处理能力
(t/h)
电机功率(kw)外形尺寸(长×宽×高)(mm)
PSGB-0607标准细型6006-386016-50222195×1158×1651
PSGB-0609标准中型10-388018-65
PSGB-0611标准粗型13-389022-70
PSGD-0603短头细型3-13309-35
PSGD-0605短头粗型5-164022-70
PSGB-0910标准细型9009-228545-91752656×1636×224
PSGB-0917标准粗型13-3815059-163
PSGB-0918标准特粗型25-38150118-163
PSGD-0904短头细型3-133527-90
PSGD-0906短头中型3-166527-100
PSGD-0907短头粗型6-198559-129
PSGB-1313标准细型129513-31115109-1811602983×1866×3156
PSGB-1321标准中型16-38178132-253
PSGB-1324标准粗型19-51205172-349
PSGB-1325标准特粗型25-51220236-358
PSGD-1306短头细型3-165436-163
PSGD-1308短头中型6-167682-164
PSGD-1310短头粗型8-2589109-227
PSGD-1313短头特粗型16-25113209-236
PSGB-1620标准细型167616-38178181-3272203941×2954×3371
PSGB-1624标准中型22-51205258-417
PSGB-1626标准粗型25-64228299-635
PSGB-1636标准特粗型38-64313431-630
PSGD-1607短头细型5-136090-209
PSGD-1608短头中型6-1976136-281
PSGD-1613短头粗型10-25113190-336
PSGD-1614短头特粗型13-25113253-336
PSGB-2127标准细型213419-38236544-10344004613×3302×4638
PSGB-2133标准中型25-51284862-1424
PSGB-2136标准粗型31-643141125-1814
PSGB-2146标准特粗型38-643911252-1941
PSGD-2110短头细型5-1689218-463
PSGD-2113短头中型10-19113404-580
PSGD-2117短头粗型13-25151517-680
PSGD-2120短头特粗型16-25172580-744
