螺旋分级机

螺旋分级机

中意反击移动破碎站,根据客户实际要求为客户精心设计,充分体现了设计的合理性、实效性、适用性,处理量大、磨损低、运行成本低的特点。

生产能力:300t/h

进料粒度:≤10mm

适合物料:石灰石,石英石,金矿石,铁矿石,赤铁矿等物料

应用范围:广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥。

全国销售热线 : 150-3909-6526

在线咨询报价

产品介绍

螺旋分级机的构造及工作过程

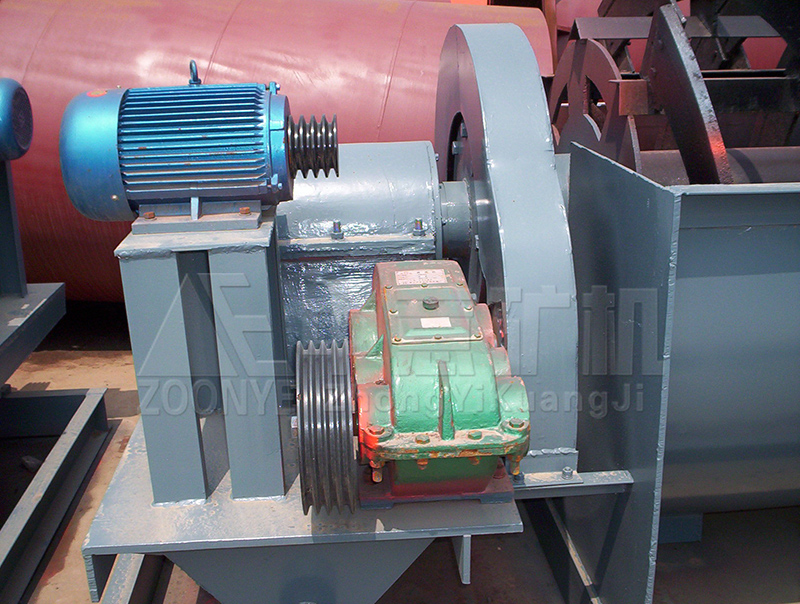

分级槽2呈倾斜安置,倾角一般为12。~18.5。,槽的底部为半圆形。矿浆从槽的中间部位进料口7给入,在分级槽下端的分级带完成分级。细粒级经槽子下端溢流堰8随水流从溢流排出口9排走。粗粒级产物在分级带沉降,然后由螺旋1将其运至槽子上端的沉砂排出口10排出机外。螺旋安装在中空主轴3上,主轴两端由轴承4支承,轴的上端设有传动装置5,轴的下端置于提升机构之内,必要时可调节螺旋在槽内的高度。

螺旋分级机
螺旋分级机

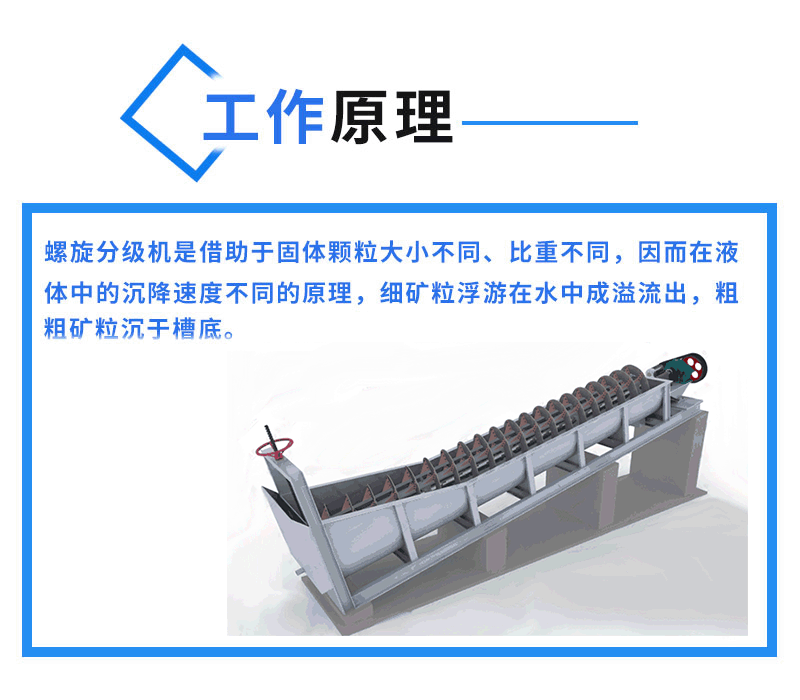

分级机工作原理

分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。

分级机工作原理
螺旋分级机结构原理

分级机 特点

1、螺旋分级机具备了低能耗,与同样处理量,能耗比其它分级设备降低50%,同时产量也提高了50%。

2、设备工作时,细度高、精度高,能彻底杜绝产品中过大颗粒及筛余物,并且产量可达50t/h。

3、自动化程度高,稳定性强,操作简便、负压生产,无粉尘污染,环境优良。

4、用于机制砂干法生产工艺中超标石粉的分离,可以非常方便的控制机制砂石粉的含量,满足用户的要求。

5、0.00--0.75mm石粉含量在2%-15%之间可调,石粉质量易于控制,细度调整方便、灵活、可靠。

格子.jpg产品展示
螺旋分级机

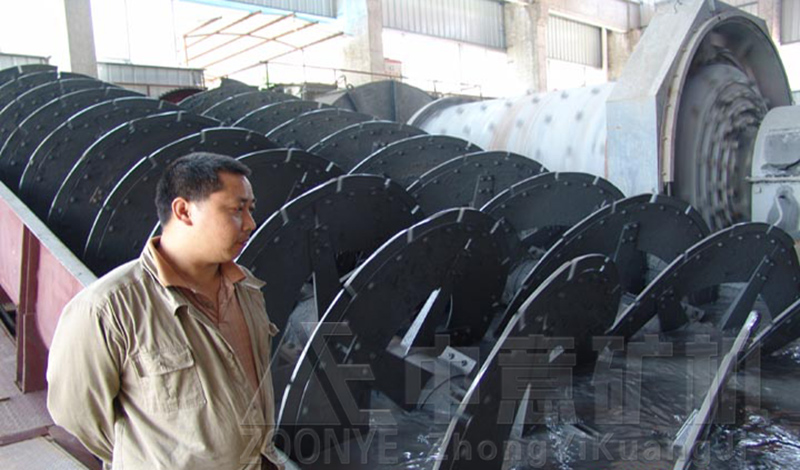

螺旋分级机车间实拍1

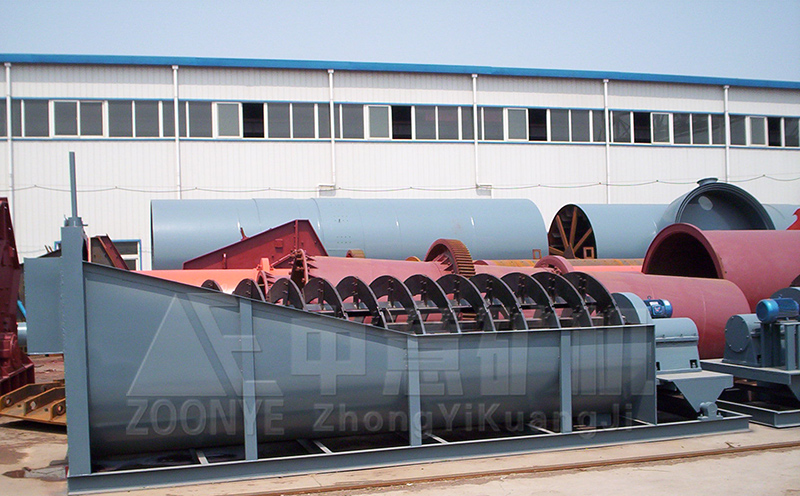

螺旋分级机车间实拍2

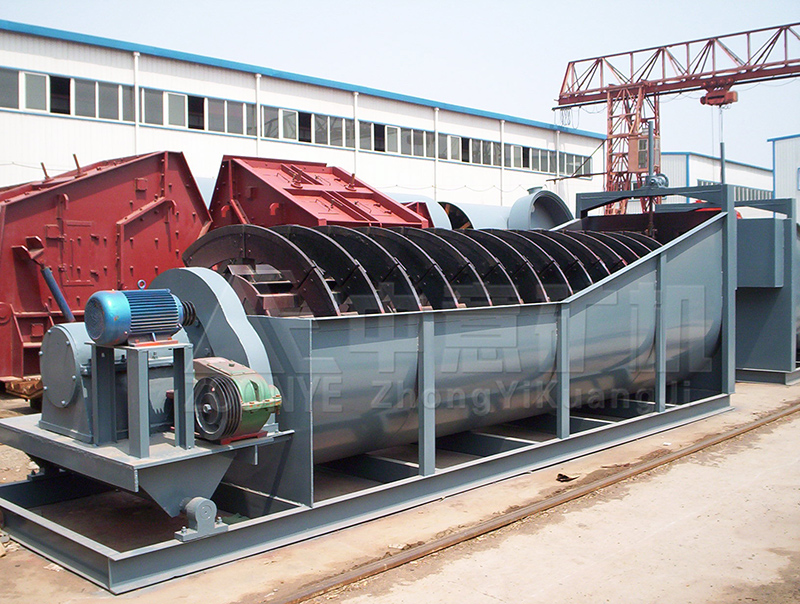

螺旋分级机车间实拍3

螺旋分级机适用范围

分级机广泛用于选矿厂,主要用在分流进厂选矿,球闭环流程或重力用于矿石品位和优良粘土,金属颗粒和纸浆的大小分类选矿工艺,洗涤作业中的脱泥、脱水等作业。

  螺旋分级机适用范围
 螺旋分级机适用范围


技术参数:



型号功率螺旋直径水槽深度
LX915轻型119157585
LX915重型119157585
2LX9152X119157585
LX1115轻型1511159782
LX1115重型1511159782
2LX11152X1511159782
